可控硅開關/晶閘管開關WEN-PQ-KG
1、工作原理
低壓動態無功補償投切開關，可控硅開關是一種“過零觸發”的晶閘管開關，投切開關主回路采用反并聯晶閘管模塊，控制電路板由觸發，光電隔離及邏輯控制等組成，調節器組合了散熱器、風機、溫度控制等，具有溫控啟動風機，過溫保護功能。
投切開關采用“過零觸發”的原理，投入電容器時無涌流，動態響應時間≦20ms，是一種用于電容器投切的電力電子開關。
2、使用條件
1）環境溫度：-25℃ 至 +60℃
2）海撥高度：不超過2000M
3）大氣條件：空氣濕度不超過90%
4）環境條件：介質無導電塵埃
3、技術參數
基本參數
額定電壓：400V/690V
額定頻率：50Hz/60Hz
額定容量：20KVAR～60KVAR等多種規格
控制電壓：DC 12V/10mA 由控制器自身提供控制電壓
動態響應時間：≤20ms
外形尺寸(L×W×H)：216×119×185mm
安裝孔位尺寸：198×35mm

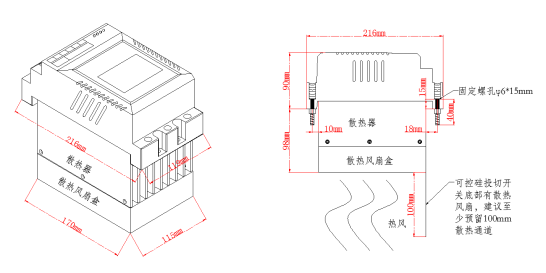

4、外形圖
5、接線方法：
主回路：L1、L2、L3：電源接入端； C1、C2、C3：接至電容器端
控制回路：K＋端：控制電壓的正端，K-端：控制電壓的負端
工作電源：L端：相線（任意一相），N端：零線端，分三種情況：
（1）當系統電壓為380V時，訂貨時未注明的默認為內部取電，不需要接L，N線（接了也不影響）。
（2）當系統電壓為690V時，工作電源為220V，要求L，N線上接入220V（由用戶配變壓器）
（3）某些特殊場合（系統電壓220V或電壓特別低，波動特別大），要求外配的直流開關電源供電，則L，N端會改成V+，V—端，分別接入開關電源的正負端。
6、特別提示
可控硅開關/晶閘管開關沒有接入電容器或假負載時，上電后一般會引起放電指示燈燃亮，這是由于在可控硅兩端并聯了RC阻容吸收回路，造成放電指示燈燃亮。當然接入電容器后，一般不會燃亮。極個別的場合可能引起微亮，這是由于個別可控硅的漏電流偏大造成的，一般是無害的。
用戶做電容柜出廠試驗時，如果不方便帶電容器試驗，建議用3只150W白熾燈泡進行，接成星形接法，接到調節器輸出端作為假負載進行投切試驗。
